ما هي اعتبارات التصميم الرئيسية لخط اللحام المنخفض الرؤية للأجزاء الداخلية للسيارات المصبوبة بالحقن؟
يتشكل خط اللحام (أو الخط المترابط) عندما تلتقي مقدمتا الذوبان أثناء ملء التجويف، مما يؤدي إلى إنشاء خط مرئي ونقطة ضعف ميكانيكية محتملة. في الأجزاء الداخلية للسيارات ذات الأسطح من الفئة A (على سبيل المثال، ألواح الأبواب، وحواف لوحة العدادات، وصناديق القفازات)، يجب تقليل خطوط اللحام إلى الحد الأدنى أو جعلها غير مرئية لتلبية المتطلبات الجمالية ومتطلبات العملاء.
1. اعتبارات التصميم الرئيسية لخطوط اللحام منخفضة الرؤية
| الاعتبار | استراتيجية التصميم | المعلمة/التأثير النموذجي | التقديم في شركة Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| موقع ورقم البوابة | ضع البوابة (البوابات) لتحريك خطوط اللحام إلى المناطق غير المرئية أو منخفضة الضغط (على سبيل المثال، الأضلاع أو الزوايا أو الأسطح التي يغطيها التجميع). استخدم بوابة الصمامات المتسلسلة للتخلص من خطوط اللحام. | بوابة واحدة: تجنب خط اللحام. البوابات المزدوجة: يتحرك خط اللحام إلى الحافة أو السطح المخفي. تأخير تسلسل بوابة الصمام: 0.1-0.5 ثانية. | يتم تطبيقه على قوالب ألواح الأبواب لشركة Land Rover البريطانية، مما يقلل من خطوط اللحام المرئية بنسبة 90%. |
| درجة حرارة الذوبان ودرجة حرارة العفن | زيادة درجة حرارة الذوبان لتحسين تدفق الانصهار الأمامي. استخدم درجة حرارة العفن العالية (عن طريق التسخين بالزيت أو الكهرباء) بالقرب من منطقة خط اللحام لتأخير تجميد الجلد. | بالنسبة للكمبيوتر الشخصي/ABS: الذوبان عند 260-280 درجة مئوية، القالب عند 80-100 درجة مئوية. بالنسبة لـ PP EPDM-T20: تذوب عند درجة حرارة 220-240 درجة مئوية، القالب عند درجة حرارة 50-70 درجة مئوية. | تم تطبيقه على كسوة لوحة العدادات الخاصة بـ SAIC، مما يحقق قوة خط اللحام > 85% من المادة الأساسية. |
| تصميم تنفيس | أضف تنفيسًا عميقًا (عمق 0.02-0.04 مم) في موقع خط اللحام للسماح للهواء المحبوس والمواد المتطايرة بالهروب، وتحسين الاندماج. | طول أرض التنفيس 3-5 مم، تليها قناة تخفيف عميقة 0.5-1.0 مم. مساعدة الفراغ اختيارية للمناطق الحرجة. | يستخدم في قوالب صندوق القفازات لـ Changan، مما يزيل علامات الحروق ويقلل من رؤية خط اللحام بنسبة 70%. |
| تذوب سرعة التدفق الأمامي | استخدم التنميط الحقن : سرعة أبطأ قبل تشكيل خط اللحام للسماح للهواء بالهروب، ثم سرعة أعلى لفرض الاندماج. | ملف التعريف النموذجي: سرعة 80% للتعبئة الأولى بنسبة 95%، ثم سرعة 60% للتعبئة بنسبة 3%، ثم 100% للتعبئة النهائية بنسبة 2%. | الممارسة القياسية لجميع القوالب الداخلية المرئية للسيارات في شركة Fanze T&M (Jiashan) Co., Ltd. |
| انتقال سمك الجدار الجزئي | تجنب التغيرات المفاجئة في السُمك بالقرب من خط اللحام. استخدم الانتقال التدريجي (تغيير سمك ≥30% لكل طول 10 مم) لمنع تردد التدفق. | نسبة السُمك/الرقاقة ≥1.5:1. نصف قطر الانتقال ≥3 مم. | تم تصميمها لتكون حواف كومة الشحن (PC/ASA) لشركة ABB، مما يؤدي إلى عدم وجود خط لحام مرئي تحت ضوء الرعي. |
2. المعلمات النموذجية للمواد الداخلية للسيارات ذات خط اللحام المنخفض
| مادة | نطاق درجة حرارة الذوبان (درجة مئوية) | نطاق درجة حرارة العفن (درجة مئوية) | عمق التنفيس الموصى به (مم) | تقليل رؤية خط اللحام |
|---|---|---|---|---|
| PC/ABS (على سبيل المثال، Bayblend T65) | 260-280 | 80-100 | 0.02-0.03 | ما يصل إلى 80% (مع بوابة الصمام) |
| PP EPDM-T20 (على سبيل المثال، هيفاكس) | 220-240 | 50-70 | 0.03-0.04 | 60-75% |
| ABS (على سبيل المثال، LG ABS HF380) | 230-250 | 60-80 | 0.02-0.04 | 50-65% |
| PMMA ASA (على سبيل المثال، SABIC Cycoloy) | 250-270 | 70-90 | 0.02-0.03 | 85% (حرج للغاية للأسطح شديدة اللمعان) |
ملاحظة: القيم نموذجية للأجزاء الداخلية للسيارات ذات متطلبات السطح من الفئة A، استنادًا إلى قدرة المعالجة IATF16949 وآلات القولبة بالحقن اليابانية/الألمانية المستخدمة في شركة Fanze T&M (Jiashan) Co., Ltd.
3. الأسئلة الشائعة
الأسئلة الشائعة 1: هل يمكن إزالة خطوط اللحام بالكامل من الأجزاء الداخلية للسيارة؟ بماذا توصي شركة Fanze T&M (Jiashan) Co., Ltd.؟
ج: لا يمكن الإزالة الكاملة إلا من خلال تصميمات البوابة الواحدة، والتي قد لا تكون ممكنة بالنسبة للأجزاء الكبيرة أو المعقدة. بالنسبة لمعظم التطبيقات الداخلية للسيارات، فإن الهدف هو تقديم خطوط اللحام منخفضة المرئية (غير ملحوظ تحت ضوء الرعي أو بالعين المجردة). توصي شركة Fanze T&M (Jiashan) Co., Ltd. بمزيج من تسلسل بوابة الصمام، ودرجة حرارة العفن العالية، والتهوية الأمثل . للحصول على أفضل النتائج تقدم الشركة قالب حقن الأجزاء البلاستيكية الداخلية للسيارات الحلول التي تتضمن تحليل تدفق القالب للتنبؤ بخطوط اللحام وتغيير موضعها قبل قطع الفولاذ.
الأسئلة الشائعة 2: هل ترتبط قوة خط اللحام بالرؤية؟ كيف تضمن شركة Fanze T&M (Jiashan) Co., Ltd. القوة والمظهر؟
ج: نعم. عادة ما يشير خط اللحام الأكثر وضوحًا إلى ضعف الانصهار، مما يقلل من القوة الميكانيكية (إلى 30-80٪ من المادة الأساسية). تستخدم شركة Fanze T&M (Jiashan) Co., Ltd. ما يلي لتحقيق الرؤية المنخفضة والقوة العالية:
- التنميط الحقن (بطيء - سريع - بطيء) لتحسين الانتشار الجزيئي.
- عداء ساخن مع بوابات صمام للتحكم في زاوية التقارب الأمامية للتدفق (الهدف> 120 درجة).

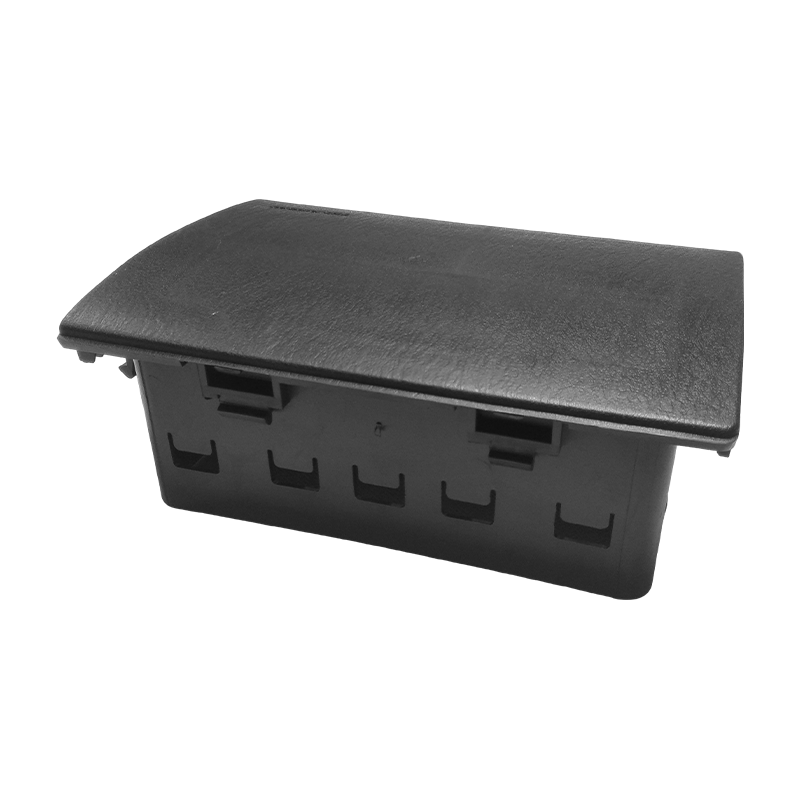

- تنفيس الفراغ للأجزاء الداخلية المهمة المتعلقة بالسلامة (مثل أغطية الوسائد الهوائية).
وقد نجحت الشركة في تقديم مثل هذه الحلول لشركة Land Rover وTriumph Motorcycles البريطانية، مستوفية معايير PV1200 (الدراجة الحرارية) ومعايير الفحص البصري.
الأسئلة الشائعة 3: ما هي الخبرة التي تتمتع بها شركة Fanze T&M (Jiashan) Co., Ltd. في القوالب الداخلية للسيارات خصيصًا لتصميم خطوط اللحام المنخفضة؟
ج: تأسست شركة Fanze T&M (Jiashan) Co., Ltd. في عام 2005 وهي متخصصة في قوالب الحقن الدقيقة وأجزاء الحقن. انتقلت الشركة إلى Guigu Park، مقاطعة Jiashan في عام 2016، بمساحة مصنع قابلة للاستخدام تبلغ 14000 متر مربع وحوالي 100 موظف. إنها تمتلك آلات قطع الأسلاك CNC، EDM المستوردة بطيئة الحركة، ومعدات قولبة الحقن عالية الأداء من اليابان وألمانيا. الشركة حاصلة على شهادة IATF16949. تشمل الخبرة المحددة ما يلي:
- انتهى 50 مشروع قوالب داخلية للسيارات تم تسليمها لشركة SAIC وChangan وLand Rover البريطانية.
- تم بنجاح تقليل رؤية خط اللحام زخرفة لوحة العدادات PP EPDM من المرئي (الصف 3) إلى شبه غير المرئي (الصف 1 بموجب ASTM D2457).
- مستعملة تحليل تدفق العفن كممارسة قياسية لجميع أجزاء السطح من الفئة A.
تلتزم الشركة بسياسة الجودة "الدقة والكفاءة العالية وجودة الصب" وقد حاز على إشادة كبيرة من العملاء المحليين والدوليين.
