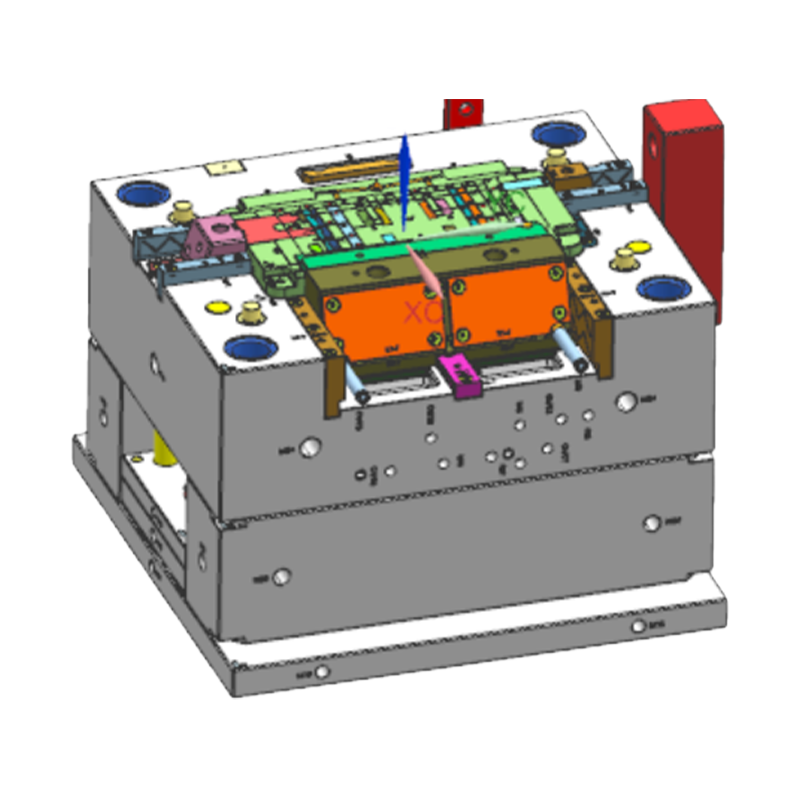

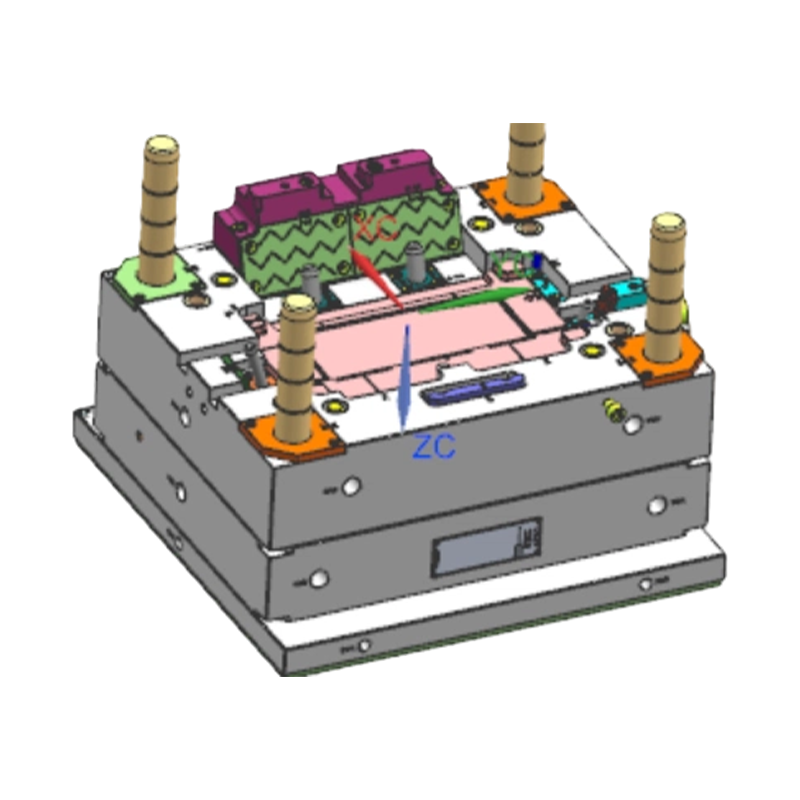

أجزاء قالب حقن الغطاء الخلفي للطابعة

مواصفات المنتج

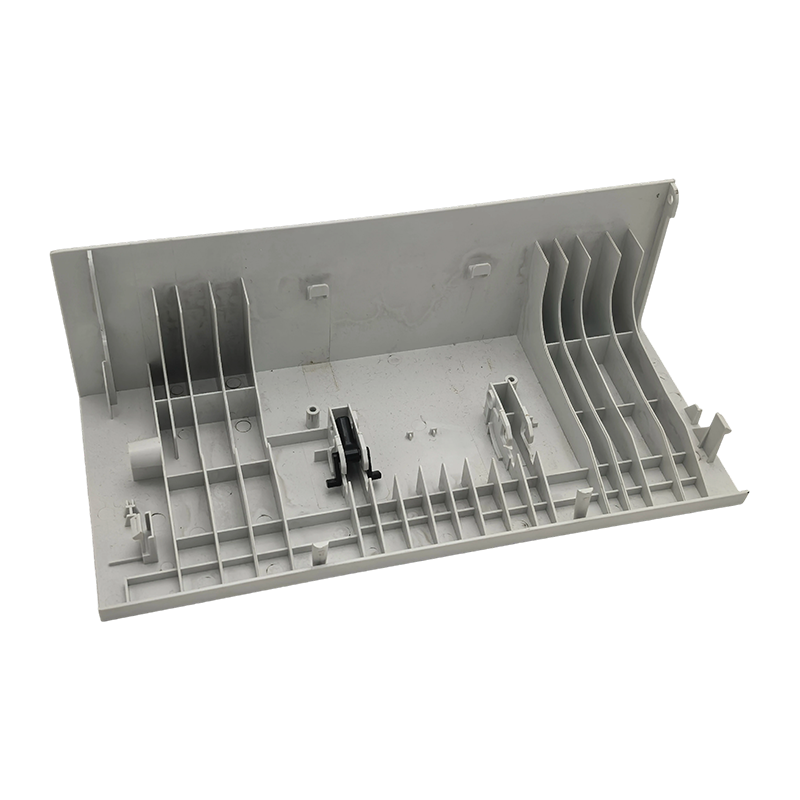

لوحة الغطاء الخلفي للطابعة

• المواد المتوافقة: ABS مثبطات اللهب (UL94 V0)، سبيكة PC/ABS - تجمع بين مثبطات اللهب ومقاومة الصدمات
• الميزات الهيكلية: هيكل ذو جدار رفيع ذو مساحة كبيرة مزود بفتحات فتحات تهوية، وفتحات للواجهة، وفتحات لمسار الورق، وهياكل تركيب رأسية/مسمارية
• دقة الأبعاد: يتم التحكم بدقة في الفجوات مع الألواح الجانبية والقشرة السفلية؛ يتم تعيين مواضع خط الفراق وفقًا لمتطلبات التجميع
• الانتهاء من السطح: حفر النسيج (معايير VDI/MoldTech) أو تشطيب الطلاء؛ سطح خالي من علامات الحوض المرئية وخطوط اللحام وعلامات التدفق
• تكوين الجمعية: الجمع بين snapfit وتثبيت رئيس المسمار. دعم متطلبات تصميم الإصدار السريع
• اللون: حقن مصبوب وفقًا لرمز اللون المحدد للعميل؛ دعم لون الراتنج الطبيعي أو مزج ماستر

المكونات البلاستيكية للطابعة (المواصفات العامة)

• المواد المتوافقة: ABS، PC/ABS، PP، HIPS، مثبطات اللهب ABS/PC (UL94 V0/V2)
• أنواع الأجزاء: ألواح الغلاف الخارجية، الأجزاء الهيكلية الوظيفية، أدلة الورق، أغطية حجرة خرطوشة الحبر، إطارات لوحة التحكم، الدعامات الهيكلية الداخلية
• أنواع القالب: مفردة/متعددة التجاويف مع آليات طرد منزلق ورافعة؛ دعم أنظمة العداء الساخن
• الانتهاء من السطح: حفر النسيج، تلميع المرآة، معالجة سطح قاعدة الطلاء - يتم تطبيقها حسب تصنيف درجة المظهر الجزئي
• التسامح الأبعاد: مظهر التحمل سطح التزاوج في مواصفات الرسم؛ يتم التحكم بشكل صارم في توحيد سمك الجدار على الأجزاء الرقيقة
• العمليات الثانوية: اللحام بالموجات فوق الصوتية، والتجميع السريع، وتطبيق الملصقات، وتجميع المكونات النهائية متعددة الأجزاء
• المواد المعتمدة: تتوفر المواد الخام الحاصلة على شهادات UL وRoHS وSGS مع وثائق الاختبار الداعمة

مجالات التطبيق
لوحة الغطاء الخلفي للطابعةs and Plastic Components:

• الأغطية الخلفية لجسم الطابعة النافثة للحبر، والسدادات الخلفية لدرج الورق، وأغطية حجرة خرطوشة الحبر
• أغطية الأبواب الخلفية لطابعة الليزر، وأغطية الوصول إلى مسار الورق، وأبواب حجرة خرطوشة الحبر
• أغطية الماسح الضوئي للطابعة متعددة الوظائف (MFP)، وأغطية تغذية الورق لوحدة تغذية المستندات التلقائية (ADF)، والألواح الجانبية
• أغطية جسم طابعة الملصقات وطابعة الباركود وأغطية حجرة الوسائط
• أغطية لوحة جسم الراسمة ذات التنسيق الواسع والأجزاء الهيكلية لحجرة الوسائط الملفوفة
• لوحات غلاف الطابعة ثلاثية الأبعاد، وأغطية آلية تغذية الفتيل، ولوحات تغليف الإلكترونيات

الأسئلة الشائعة والاعتبارات الفنية
س1: تحتوي لوحات الغطاء الخلفي للطابعة على مساحات سطحية كبيرة وتُظهر صفحة ملتوية كبيرة بعد التشكيل - كيف تتم معالجة ذلك؟
يمثل الالتواء في ألواح الغطاء الرقيقة الكبيرة تحديًا شائعًا في قولبة حقن غلاف الطابعة، مدفوعًا بالتبريد غير المتساوي الذي يسبب انكماشًا تفاضليًا عبر الجزء، وتدفق تعبئة غير متوازن من وضع البوابة دون المستوى الأمثل، وخصائص انكماش المواد متباينة الخواص. تشمل الإجراءات المضادة ما يلي: تحليل تدفق قالب CAE أثناء تصميم القالب لتحسين عدد البوابات ووضعها للتعبئة المتوازنة؛ تصميم قناة التبريد المتوافقة لتحسين توحيد التبريد؛ هندسة التعويض المسبق مدمجة في أسطح تجويف القالب؛ واختيار درجات ABS المعدلة ذات الانكماش المنخفض والخواص. يتم إجراء تجارب العفن T1 وT2 التكرارية حتى تصبح صفحة التواء ضمن نطاق التسامح مع تسطيح الرسم.
س2: تظهر خطوط اللحام على أسطح مظهر الطابعة - كيف يتم تحسينها؟
تتشكل خطوط اللحام عند نقاط التقارب الأمامية المصهورة ولا يمكن إزالتها بالكامل في الأجزاء المصبوبة بالحقن ذات الجدران الرقيقة. تشمل تدابير التحسين ما يلي: إعادة وضع البوابات لتوجيه خطوط اللحام إلى المناطق غير الظاهرة مثل الأسطح الداخلية أو المناطق المخفية؛ زيادة درجة حرارة القالب ودرجة حرارة الذوبان لتحسين جودة انصهار الذوبان عند نقاط التقارب؛ تحسين التنفيس المحلي في مواقع خطوط اللحام لتقليل انحباس الغاز الذي يؤدي إلى تعميق رؤية خط اللحام؛ وتطبيق نقش النسيج على أسطح المظهر لإخفاء آثار خط اللحام المتبقية بصريًا من خلال نشر نمط السطح.
س3: الفجوات في ملاءمة المكونات البلاستيكية للطابعة لها متطلبات صارمة - كيف يتم الحفاظ على تناسق الأبعاد؟
تتطلب متطلبات الفجوة الملائمة لتجميع الطابعة عادةً تفاوتات تبلغ ±0.3 مم أو أكثر إحكامًا عبر المكونات البلاستيكية المتزاوجة. تتضمن مقاييس اتساق الأبعاد ما يلي: تصنيع CNC وEDM عالي الدقة لأبعاد تجويف القالب؛ استكمال فحص المادة الأولى (FAI) وبروتوكولات التفتيش أثناء العملية مع الفحص الكامل أو فحص العينات للأبعاد الحرجة؛ يتم تطبيق التحكم الإحصائي في العمليات (SPC) على معلمات عملية الحقن الرئيسية لمراقبة انحراف العملية؛ وعمليات تدقيق دورية لأبعاد تجويف القالب مع إجراء إصلاح سريع عند اكتشاف التآكل.
س 4: تشتمل برامج المكونات البلاستيكية للطابعة على العديد من أدوات القالب - كيف تتم إدارة تقدم التطوير المتزامن؟
بالنسبة لبرامج تطوير مجموعة المكونات البلاستيكية الكاملة للطابعة، فإننا نطبق نهج إدارة المشروع، وننتج جدولًا موحدًا لتطوير القالب للعميل الذي يحدد معالم تجميد التصميم، والمهل الزمنية لشراء الفولاذ، والجداول الزمنية للتصنيع، وخطط تجربة القالب لكل أداة. بالنسبة للأجزاء المترابطة الأبعاد مثل ألواح الغطاء الخلفي والألواح الجانبية، تتم جدولة تجارب القالب المتزامنة للتحقق من صحة ملاءمة التجميع، مما يمنع تأخيرات التحقق الناجمة عن إكمال الأدوات المتعاقبة. يتلقى العملاء تقارير مرحلية منتظمة لتتبع حالة تطوير كل أداة قالب.
س5: هل تتطلب المكونات البلاستيكية للطابعة شهادات سلامة محددة، وكيف تتم محاذاة المواد؟
تتطلب الطابعات المكتبية المباعة في الأسواق الأوروبية عادةً شهادة CE التي تغطي توجيه الجهد المنخفض (LVD) وتوجيه التوافق الكهرومغناطيسي (EMC)، مع خضوع المواد المكونة من البلاستيك لمتطلبات قيود المواد RoHS ومتطلبات تصنيف تثبيط اللهب UL94. نحن نصدر درجات المواد الخام المعتمدة وفقًا لمتطلبات الشهادات المحددة للعميل ونقدم تقارير اختبار المواد من SGS ووثائق شهادة البطاقة الصفراء من UL وإقرارات RoHS للمطابقة مع الشحن لدعم وثائق شهادة منتج العميل.

س: 10. إذا كنت أرغب في تطوير منتج يحتوي على أجزاء مصبوبة بالحقن، ما نوع المساعدة التي يمكنك تقديمها؟

يمكننا تقديم الدعم الكامل الذي يتراوح من مراجعة تطوير المنتج والتصميم الهيكلي إلى تصنيع القوالب وقولبة الحقن الحجمي والطباعة والتجميع. يمكننا التعاون مع العملاء في المراحل الأولى من تطوير المنتج لتحسين التصاميم لخفض التكاليف وتحسين قابلية التصنيع.

س: 9. ما هي سياسة الجودة للشركة؟

تلتزم الشركة دائمًا بسياسة الجودة المتمثلة في "الدقة والكفاءة العالية والجودة" وتلتزم بتزويد العملاء بخدمات عالية الجودة من خلال التكنولوجيا المتقدمة وفريق إدارة ممتاز.

س: 8. ما هي مزاياك التنافسية مقارنة بمؤسسات العفن الأخرى؟

تكمن مزايانا في الجمع بين تكنولوجيا القوالب الدقيقة في سنغافورة، ومعدات الإنتاج المتقدمة (آلات التصنيع باستخدام الحاسب الآلي وآلات القولبة بالحقن المستوردة على نطاق واسع)، وعملية الإنتاج الشاملة الشاملة (من التصميم إلى التجميع)، ونظام إدارة الجودة الصارم المعتمد من IATF 16949.

س: 5. ما هي شهادات نظام الجودة التي حصلت عليها الشركة؟

حصلت الشركة على شهادة نظام الجودة IATF 16949، مما يضمن أن جودة منتجاتنا في قطاعي السيارات والصناعة تلبي المعايير الدولية.
